薄的加工件進行沖壓加工時是難以夾緊的，雖然對鐵系材料的工件可以使用磁性卡盤，但是加工件容易被磁化，而數控沖床真空卡盤則是較理想的夾具。

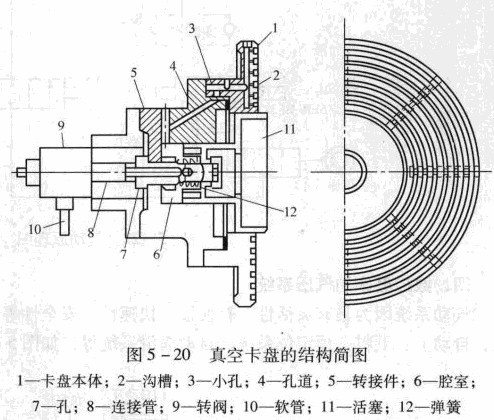

數控沖床的真空卡盤的結構原理如圖5-20所示，下面簡單介紹其工作原理。
在卡盤的前面裝有吸盤，盤內形成真空，而薄的被加工件就都大氣壓力被壓在吸盤上以達到夾緊的目的。一般在卡盤本體1上開有數條圓形的溝糟2，這些溝槽就是前面提到的吸盤，這些吸盤是通過轉接件5的孔道4與小孔3相通，然后與卡盤體內氣缸腔室6相連接。另外腔室6通過氣缸活塞桿后部的孔7通向連接管8，然后與裝在主軸后面的轉閥9相通。通過軟管10同真空泵系統相連接，按上述的氣路造成卡盤本體溝槽內的真空，以吸著工件。反之，要取下被加工的工件時，向溝槽內通以空氣。氣缸腔室6內有時真空有時充氣，所以活塞11有時縮進有時伸出。此活塞前端的凹窩在卡緊時起到吸著的作用。即工件被安裝之前缸內腔室與大氣相通，所以在彈簧12的作用下活塞伸出卡盤的外面。當工件被卡緊時缸內造成真空則活塞頭縮進，一般真空卡盤的服引力與吸盤的有效面積和吸盤內的真空度成正比。在自動控制中，有時要求卡緊速度要快，而卡緊速度則由真空卡盤的排氣量來決定。

真空卡盤的夾緊與松央是由圖5 -21所示電磁間1的換向來進行的，即打開包括其空罐8在內的回路以造成吸盤內的真空，實現卡緊動作。松夾時，在關閉真空回路的同時，通過電磁閥4迅速地打開空氣源回路，以實現真空下瞬間松卡的動作。電磁閥5是用以開閉壓力繼電器6的回路。在卡緊的情況下此回路打開，當吸盤內真空度達到壓力繼電器的規定壓力時，給出夾緊完了的信號。在松卡的情況下，回路已換成空氣源的壓力了，為了不損壞檢測真空的壓力繼電器，將此回路關閉。如上所述，卡緊與松卡時，通過上述的三個電磁間自動地進行操作，而卡緊力的調節是由真空調節閥2來進行的，根據被加工工件的尺寸、形狀可選擇最合適的卡緊力數值。
