在數控沖床進給傳動系統中一般采用滾珠絲杠螺母副來改善摩擦特性。滾珠絲杠副的優點是:
  (1)傳動效率高滾動摩擦的摩擦損失小。
  (2)摩擦力小因靜、動摩擦因數小，因而傳動靈敏、運動平穩、低速不易“爬行”、隨動精 度和定位精度高。
  (3)可預緊經預緊后可消除軸向間隙，有助于定位精度和剛度提高，既使反向也沒有空行程，反向定位精度高，且傳動平穩。
  (4)有可逆性因摩擦因數小，所以不僅可將旋轉運動轉換成直線運動，也可將直線運動 轉換為旋轉運動，絲杠和螺母既可作為主動件，也可作為從動件。
  (5)使用壽命長液珠絲杠副采用優質合金鋼制成，其滾道表面摔火硬度達HRC60- 62，表面粗糙度值小，而且是滾動摩擦，故磨損很小、使用壽命長。
  因為滾珠絲杠副具有這些優點，所以在各類中、小型數控沖床的直線進結系統中得到普遍應用。
滾珠絲杠副的缺點是:
  (1)制造工藝復雜，成本高滾珠絲杠、螺母、反向器等零件的加工精度和表面粗糙度要求高，故制造成本高。如絲杠螺母上的螺旋槽滾道一般都要求磨削成形表面，工藝復雜。
  (2)不能實現自鎖由于其摩擦因數小而不能自鎖，特別是垂直(立式)絲杠，由于自重和慣性或因突然停斷電而容易造成主軸箱等下滑，所以需要添加制動裝置。
一、滾珠絲杠螺母副的結構

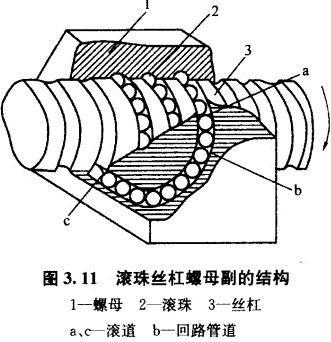

  滾珠絲杠螺母副的結構是在絲杠和螺母上都加工有圓弧形的螺旋槽，如圖3. 11所示，這兩個圓弧形的螺旋槽對合起來就形成了螺旋滾道。在液道內裝有滾珠，當絲杠和螺母相對運動時，滾珠沿螺母上的螺旋槽向前滾動，因此絲杠與螺母之間基本上為滾動摩擦。為了防止?jié)L珠從螺母中滾出來，在螺母的螺旋槽兩端設有回程引導裝置，滾珠在絲杠上滾過數圃以后通過回程引導裝置，又逐個地滾回到絲杠和螺母之間，構成一個閉合的回路。

  滾珠絲杠螺母副的循環方式有外循環和內循環兩種。滾珠在返回過程中與絲杠脫離接觸的為外循環，滾珠在循環過程中與絲杠始終接觸的為內循環。
  外循環液珠循環返回方式主要有插管式和螺旋槽式。
二、滾珠絲杠螺母副間隙的調整
  滾珠絲杠的傳動間隙是軸向間隙，其數值是指絲杠和螺母無相對轉動時，兩者之間的更大軸向竄動量。但在實際應用中是不允許存在軸向間隙，因為若存在軸向間隙，當絲杠反向轉動時，將產生空回誤差，造成反向沖擊，產生定位誤差，從而影響數控沖床的傳動精度和穩定性，也會影響軸向剛度。
  消除間隙的方法常采用雙螺母加預緊法。即利用兩個螺母的相對軸向位移，使兩個滾珠螺母中的滾珠分別貼緊在螺旋滾道的兩個相反的側面上。用這種方法加預緊消除軸向間隙時應注意以下兩點:
  (1)通過預緊力產生預拉變形以減少彈性變形所引起的位移時，該預緊力不易過大，否則會引起驅動力矩增大、傳動效率降低和使用壽命縮短。
  (2)要特別注意減少絲杠安裝部分和驅動間隙。
三、滾珠絲杠副在機床上的安裝方式
  (1)支承方式
  為了使進給系統具有較高的傳動剛度，除了要加強滾珠絲杠螺母副本身的剛度外，對液珠絲杠還要采取正確的安裝支承方式，以提高支承結構的剛度。液珠絲杠常用推力軸承支承，以提高其軸向承載能力，當滾珠絲杠的軸向負載很小時，也可用深溝球軸承支承。為減少受力后的變形，軸承座應有加強筋，還應增大軸承座與機床的接觸面積。
  (2)制動裝置
  雖然滾珠絲杠副的傳動效率高，但無自鎖作用(特別是滾珠絲杠處于垂直傳動時)。故必須裝有制動裝置。
