數控轉塔沖床操作面板
發布者：卓東機械 發布時間：2011/5/4 10:31:48

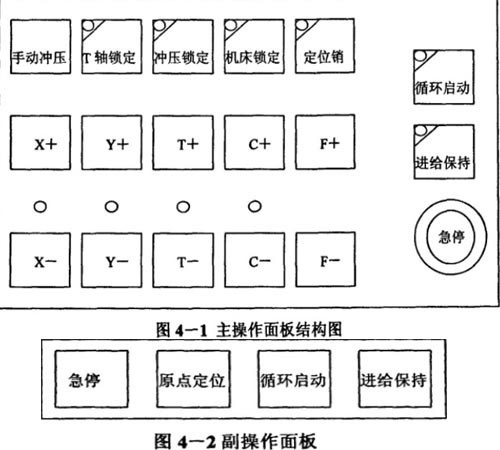

如圖4-1所示為我們所設計的主操作面板結構圖。其中方框代表按鈕，圓圈代表指示燈。手動沖壓表示在手動操作狀態下，按住手動沖壓按鈕，主軸進行沖壓，松開按鈕，主軸停止沖壓。圖4-1主操作面板結構圖T軸鎖定、沖壓鎖定、機床鎖定均為提高機床的剛性、加工精度以及安全性考慮。當按一下沖壓鎮定按鈕后，按鈕左上角燈亮，表示此時沖頭不會進行沖壓動作，再次按下沖壓鎖定按鈕后，按鈕左上角燈滅，此時可以正常沖壓。其它T軸鎖定和機床鎖定類似。
定位銷用于T軸的鎖定，按鈕左上角燈亮表示定位銷入狀態，此時T軸鎖定，燈滅表示定位銷出狀態，此時T軸沒有鎖定。
X+、X—為手動狀態下的軸運動按鈕。按住X+則X軸向正方向移動，按住X-則X軸向負方向移動。兩個按鈕之間的指示燈表示X軸是否回到了零位，其中燈亮表示回到了零位。其它Y+、Y-、T+、T-、C+、C-功能類似。
F+、F-表示加工中進給速度的改變，按下F+速度增大，按下F-速度減小，速度大小顯示在顯示屏上．
循環啟動和進給保持在加工過程中經常用到，循環啟動表示加工過程的開始或繼續，進給保持表示加工過程的暫停。
急停開關作用是在機床發生緊急情況時切斷各軸電源。
如圖4-2為副操作面板。其中急停、循環啟動、進給保持和主操作面板上的功能一樣，電路上采用與主操作面板上的對應按鈕相并聯的方式。原點定位是上板料時起到固定板料原點的作用。按一下原點定位按鈕則原點定位銷抬起，再圖4-2副操作面板。
按一下則原點定位銷返回。上料時首先將X、Y軸回到原點，然后按下原點定位按鈕將原點定位銷抬起，板料的一邊緊靠夾鉗，另一邊緊靠定位銷，完成工件定位，接著夾緊夾鉗工作，完成工件夾緊．再次按下原點定位按鈕，定位銷縮回，上料工作完成。
