數控沖床滾珠絲杠螺母副的精度

發布者：卓東機械發布時間：2013/8/21 7:49:45

根據國家標準GB/T 17587.3-1998，數控沖床滾珠絲杠螺母副的精度等級分為1級、2級、3級、4級、5級、7級、10級，其中1級為最高，依次逐級降低。
滾珠絲杠螺母副的精度包括各元件的精度和裝配后的綜合精度，其中包括導程誤差、絲杠大徑對螺紋軸線的徑向陰跳動、絲杠和螺母的表面粗糙度、有預加載荷時螺母安裝端面對絲杠麟、紋軸線的困跳動、有預加載荷時螺母安裝直徑對絲杠螺紋軸線的徑向陰跳動以及滾珠絲杠名義直徑尺寸變動量等。
在開環數控沖床和其他精密機床中，滾珠絲杠的精度直接影響定位精度和隨動精度。

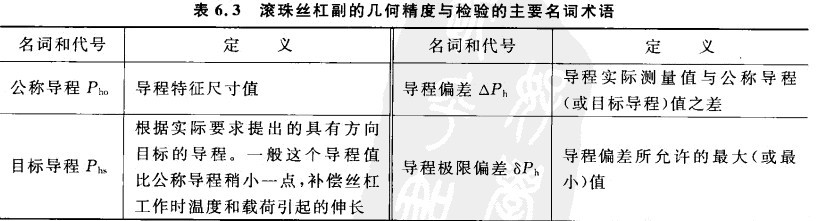

對于閉環系統的數控沖床，絲杠的制造誤差使得它在工作時負載分布不均勻，從而降低承載能力和接觸剛度，并使預緊力和驅動力矩不穩定。因此，傳動精度始終是滾珠絲杠最重要的質量指標。滾珠絲杠副的幾何精度與檢驗的主要名詞術語見表6.3(摘自GB/T 17587.1-1998)，相對于公稱導程、目標導程的偏差示意圖見圖6. 18。

上一頁：滾珠絲杠螺母副在數控沖床上的安裝方式

下一頁：數控沖床滾珠絲杠副的潤滑與密封
