數控沖床導軌的間隙調整
發布者：卓東機械 發布時間：2012/12/19 8:47:31
數控沖床的導軌為了保證它正常地工作，導軌的滑動表面之間，應保持適當?shù)拈g隙。間隙過小，會增加摩擦阻力；間隙過大，又會降低導向精度，引起加工質量問題。所以導軌應具有間隙的調整裝置。

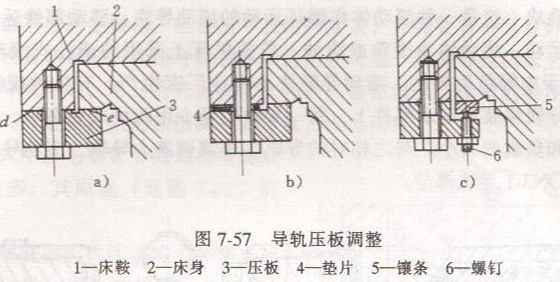

在垂直方向調整間隙時，一般都是采用下壓板來調整它的底面間隙。常用方法見圖7-57所示。圖中a是修刮壓板與下導軌面的接觸面，這種調整辦法比較麻煩費時，必須多次拆裝。圖中b是在壓板與接臺面之間采用墊片，修磨墊片厚度，以調整間隙；采用鑲條，改變鑲條位置來控制底面間隙。這種結構調整方便，但剛度稍差。
側向間隙的調整，常采用平鑲條和斜鑲條（鍥鐵）來調整。
平鑲條比斜鑲條容易制造，但間隙調整比較麻煩。采用側面螺釘來調節平鑲條的側面間隙，很難達到各點的間隙完全一致，平鑲條上各處受力不同，見圖7-58。
斜鑲條又稱鍥鐵，制造時要比平鑲條困難一些，但它的優點是使用可靠，調整方便，所以應用較為廣泛。斜鑲條的斜度：長的采用1:100，而短的采用1：40。斜鑲條可由兩頭的螺釘來調節見圖7-59a，也可以從一邊的螺釘來調節見圖7-59b。斜鑲條調整時，只要擰動它的端部調節螺釘就可以使斜鑲條作軸向移動。這種調整方法比較簡單。采用斜鑲條調整矩形導軌的側面間隙時，會引起運動部件（例如工作臺或滑鞍等）的橫向位移。如果導軌的中間裝有滾珠絲杠螺母副時，將會引起絲杠的扭曲。在這種情況下，就需要兩個鑲條從左、右二邊調整，使運動部件的中心位置保持不變。
