數控系統的數據流
發布者：卓東機械 發布時間：2011/9/2 9:24:11
數控系統的特點是操作者可以將要加工的零件以程序的方式進行描述，并輸入到數控系
統中。零件程序具有DIN準和ISO標準，如直線用C01表示，順時針圓弧用C02表示，
逆時針圓弧用C03表示。利用數控編程標準代碼所描述的工件加工過程稱為零件加工程序。
數控系統將零件加工程序存儲于程序存儲器中，程序啟動后，數控系統的數據處理軟件首先
對存儲器中的零件加工程序進行譯碼，譯碼后的程序被送入數控沖床設備的預讀緩沖存儲器。數控系統的捶補器從預讀緩沖存儲器中讀出譯碼好的零件加工程序，然后進行插補計算，計算出軌跡上的位置。數控系統插補原理方法有直線插補、圓弧插補等，有些數控系統還可以提供樣條插補、多項式插補、表格插補等插補方法。由插補器生成的位置指令被送到位置控制器進行位置調節控制。位置控制器根據插補器給出的位置控制指令以及伺服電機測量系統測得的實際位置，生成速度信號送到伺服驅動器。伺服驅動器最終控制伺服電機向指令位置方向運動。

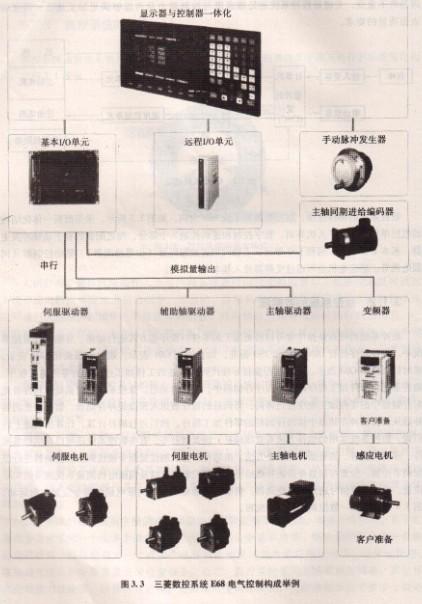

圖3 4所示為某一數控系統的數據流程。
